Opravy a renovace

Navařování trubičkovými dráty s ochranným plynem

Popis

Soubory ke stažení

UTP Handbook (EN)

Formát PDF

UTP Bezešvé trubičkové dráty pro návary

Formát PDF

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

1. Manganové oceli

Označení

DIN

HRC

Typ opotřebení

Kat.
Str.

Mírná abraze

Vysoká abraze

Eroze

Rázy

Koroze

Kavitace

Kov – kov

SK 797-G

8555

MF 7-GF-200-KP

185

0,9

14,5

0,3

0,5

Bal.

█

224

SK AP-G

8555

MF 7-GF-200-KP

200

0,4

17,0

0,3

12,0

Bal.

█

225

Příklady řešení

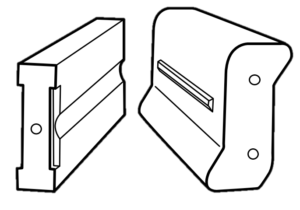

Ramena nárazových drtičů

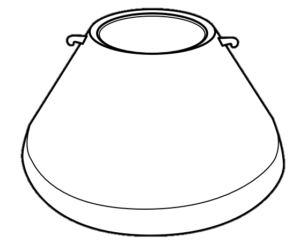

Komponenty rotačních a kuželových drtičů

SK 797-G

SK AP-G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

2. Nízkolegované oceli

Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	V	B	Fe	Typ opotřebení							Kat. Str.
Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	V	B	Fe	Mírná abraze	Vysoká abraze	Eroze	Rázy	Koroze	Kavitace	Kov – kov	Kat. Str.
SK 250-G	8555	MF 1-GF-225-GP	225		0,09	1,2	0,5	0,4							Bal.				█				228
SK 258-G	8555	MF 6-GF-55-GT		53	0,45	1,6	0,8	5,5		1,3		1,3			Bal.	█			█			█	229
SK 258L-G	8555	MF 5-GF-45-GT		45	0,17	1,6	0,6	5,5		1,5		1,5			Bal.	█			█			█	230
SK 258 TIC-G	8555	MF 6-GF-60-GP		59	1,60	0,8	0,3	5,6		1,1	5,8				Bal.	█			█			█	231
SK 300-G	8555	MF 1-GF-300-GP	300		0,25	1,5	0,4	1,4							Bal.				█				232
SK 350-G	8555	MF 1-GF-350-GP	330		0,35	1,5	0,4	1,8		0,5					Bal.				█				233
SK 450-G	8555	MF 1-GF-450-GP		47	0,27	1,1	0,2	2,3		0,5					Bal.				█				234
SK 500-G	8555	MF 6-GF-50-GT		52	0,26	1,3	0,7	5,0		0,5					Bal.				█				235
SK 600-G	8555	MF 6-GF-60-GP		59	0,52	1,5	1,2	5,9		0,8	0,05				Bal.	█			█			█	236
SK 600C-G	8555	MF 6-GF-60-GP		60	0,40	1,2	0,8	6,0		0,7					Bal.	█			█			█	237
SK 650-G	8555	MF 3-GF-60-GT		58	0,45	0,9	0,6	5,5		1,4		1,6	0,5		Bal.	█			█			█	238
SK A68-G	8555	MF 2-GF-65-G		62	0,50	1,3	1,0		1,6					3,7	Bal.	█			█			█	239
Příklady řešení

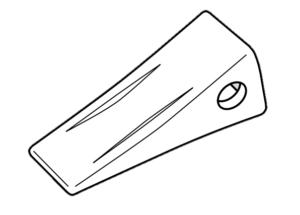

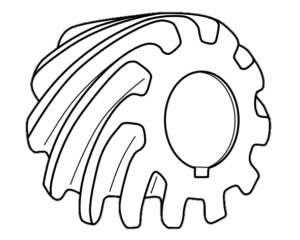

Zuby ozubených kol				Zuby lžíc a lopat bagrů										Čerpadla na štěrk a písek
SK 350-G				SK 500-G, SK 650G										SK 600-G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

3. Vysokolegované oceli

Označení

DIN

HRC

Typ opotřebení

Kat.
Str.

Mírná abraze

Vysoká abraze

Eroze

Rázy

Koroze

Kavitace

Kov – kov

Teplota

SK 255-G

8555

UP 10-GF-60-G

4,5

0,6

1,2

26,0

0,3

Bal.

█

242

SK 258 NbC-G

8555

UP 6-GF-55-G

1,3

0,9

1,1

7,0

8,5

1,4

Bal.

█

243

SK A45-G

8555

MF 10-GF-65-GT

5,3

0,1

0,7

21,0

6,3

6,0

1,8

0,75

Bal.

█

244

SK A70-O / G

8555

MF 10-GF-70-G

2,6

1,7

0,6

14,8

4,7

2,2

Bal.

█

245

SK ABRA-MAX-O / G

8555

MF 6-GF-70-GT

Bal.

█

246

SK CuAl10-G

EN 14700

T Cu1

260

0,02

0,9

0,1

4,2

Jiné: Al = 10,5 / Cu = Bal.

1,5

█

247

SK HYDROCAV

8555

MF 6-GF-200-K

220

0,17

8,5

1,8

21,0

Jiné: Co = 12,0 / N = 0,25

Bal.

█

248

Příklady řešení

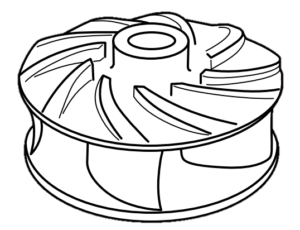

Oběžné kolo bagrovacího čerpadla

šnek

SK 255-G

SK A70-O / G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

4. Nástrojové oceli

Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	V	Fe	Co	Typ opotřebení							Kat. Str.
Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	V	Fe	Co	Mírná abraze	Eroze	Rázy	Koroze	Kavitace	Kov – kov	Teplota	Kat. Str.
SK D8-G	8555	MF 3-GF-40-T		38	0,10	1,1	0,4	2,4				3,8	0,6	Bal.							█		252
SK D8S-G	8555	MF 3-GF-45-T		38	0,10	1,0	0,5	2,4				3,5	0,6	Bal.							█		253
SK D11-G	8555	MF 3-GF-55-T		56	0,30	1,2	0,6	5,3		1,9	0,05	1,6	0,4	Bal.							█		254
SK D12-G	8555	MF 3-GF-55-T		55	0,35	1,2	0,3	7,5		1,7	0,30			Bal.							█		255
SK D12S-G	8555	MF 3-GF-55-T		56	0,38	1,2	0,5	7,5		1,7	0,25			Bal.							█		256
SK D15-G	8555	MF 3-GF-60-T		60	0,40	0,5	0,4	1,4		0,5		9,0	0,4	Bal.	3,0	█					█	█	257
SK D16-G	8555	MF 3-GF-50-T		51	0,28	0,5	0,4	8,5	2,2	2,4		0,3	0,3	Bal.							█		258
SK D20-G	8555	MF 4-GF-60-S		60	1,20	0,4	0,4	4,5		8,0		1,8	1,7	Bal.		█					█		259
SK D33-G	8555	MF 6-GF-50-C		50	0,25	1,0	0,6	11,0	0,3	1,1		0,8	0,9	Bal.	1,7				█		█		260
SK D35-G	8555	MF 6-GF-50-CT		50	0,16	0,1	0,7	13,0		2,4				Bal.	14,0				█	█	█	█	261
SK D37-G	8555	MF 3-GF-45-T		45	0,20	0,7	0,5	10,5	3,0	2,2			0,1	Bal.							█	█	262
SK D37S-G	8555	MF 3-GF-50-T		49	0,20	0,7	0,5	10,5	3,0	2,2				Bal.							█	█	263
SK D40-G	8555	MF 3-GF-45-T		42	0,21	0,6	0,5	5,4		2,5		2,2	0,6	Bal.							█		264
SK D40S-G	8555	MF 3-GF-50-T		42	0,25	0,9	0,6	5,6		2,5		2,4	0,6	Bal.							█		265
SK D52-G	8555	MF 3-GF-40-T		40	0,13	1,6	0,6	2,0	2,7	0,9				Bal.				█			█		266
SK D250-G	8555	MF 1-GF-350	330		0,09	0,8	0,3	2,9	2,4					Bal.				█			█		267
Příklady řešení

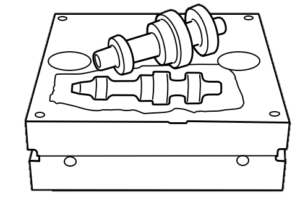

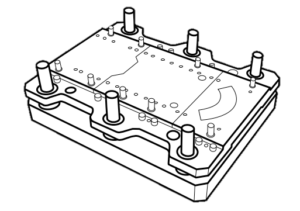

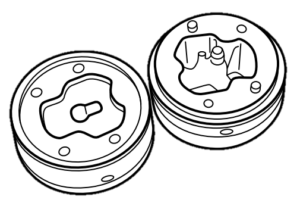

Kovací zápustka				Děrovacíí matrice										Vytlačovací tryska za tepla
SK D8-G				SK D12-G										SK D40-G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

5. Cobaltové slitiny

Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	Fe	Co	Typ opotřebení								Kat. Str.
Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Ti	W	Fe	Co	Mírná abraze	Vysoká abraze	Eroze	Rázy	Koroze	Kavitace	Kov – kov	Teplota	Kat. Str.
SK STELKAY 1-G	8555	MF 20-GF-55-CTZ		54	2,30	0,8	1,6	26,5				11,5	3,0	Bal.	█						█	█	270
SK STELKAY 6-G	8555	MF 20-GF-40-CTZ		40	0,95	0,8	1,4	30,0				4,2	3,0	Bal.					█	█	█	█	271
SK STELKAY 6 A-G 8555	8555	MF 20-GF-45-CTZ		43	1,35	0,8	1,5	27,0				3,5	3,0	Bal.					█	█	█	█	272
SK STELKAY 6 L-G	8555	MF 20-GF-300-CTZ		35	0,80	0,8	1,0	28,0				4,2	3,0	Bal.					█	█	█	█	273
SK STELKAY 6 T-G	8555	MF 20-GF-40-CTZ		40	0,95	0,8	0,8	31,5				5,0	3,0	Bal.					█	█	█	█	274
SK STELKAY 12-G	8555	MF 20-GF-50-CSTZ		40	1,15	0,9	1,8	28,8				6,5	3,0	Bal.	█						█	█	275
SK STELKAY 21-G	8555	MF 20-GF-300-CTZ		32	0,27	1,0	1,2	28,0	2,4	5,0			3,5	Bal.				█	█	█	█	█	276
SK STELKAY 21 L-G	8555	MF 20-GF-300-CTZ		28	0,18	1,0	1,2	28,0	2,5	5,0			3,5	Bal.				█	█	█	█	█	277
SK STELKAY 21 T-G	8555	MF 20-GF-300-CTZ		32	0,27	1,0	1,2	28,0	2,4	5,0			3,5	Bal.				█	█	█	█	█	278
SK STELKAY 25-G	8555	MF 20-GF-200-STZ	195		0,01	0,8	0,4	20,2	10,0			13,0	3,5	Bal.				█	█	█	█	█	279
Příklady řešení

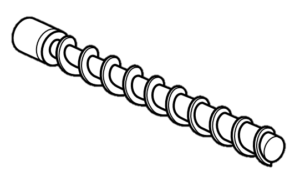

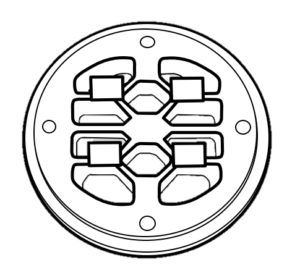

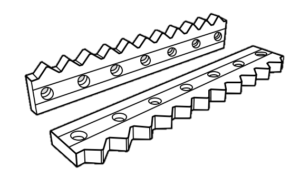

Vytlačovací šroub				Střižné nástroje (za tepla)										Vytlačovací matrice
SK STELKAY 1-G				SK STELKAY 6 A-G										SK STELKAY 21-G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

6. Niklové slitiny

Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	TI	W	B	Fe	Co	Al	Typ opotřebení						Kat. Str.
Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	TI	W	B	Fe	Co	Al	Vysoká abraze	Rázy	Koroze	Kavitace	Kov – kov	Teplota	Kat. Str.
SK 900 Ni-G	8555	MF 22-GF-45-G		46	1,70	0,1	0,1		Bal.			41,5	0,8	1,1			█		█				282
SK 900 Ni RTC-G	8555	MF 20-GF-200-STZ			2,80	0,1	0,1		Bal.			42,0	0,7	1,1			█		█				283
SK FNM-G			145		0,20	12,0	0,4		Bal.					48,0				█					284
SK FNM4-G	8573	~ MF NiFe-2-S	140		0,25	3,5	0,7		Bal.					30,0				█					285
SK TOOL ALLOY C-G	8555	MF 23-GF-200-CKZ	195		0,05	1,0	0,2	16,0	Bal.	16,0		4,0		7,0					█		█	█	286
SK TOOL ALLOY Co-G	8555	MF 23-GF-200-CKZ	220		0,03	1,3	0,7	16,0	Bal.	16,0		4,0		3,0	2,5				█		█	█	287
SK U 520 Co-G	8555	MF 22-GF-200-TZ	190		0,02	0,5	0,3	19,0	Bal.		2,7			2,0	18,0	1,4			█		█	█	288
SK U 521-G	8555	MF 23-GF-200-TZ	200		0,01		0,3	18,5	Bal.	4,5	3,5			1,8	12,5	1,0			█		█	█	289
UTP AF 068 HH					0,03	3,0	0,4	20,0	Bal.					1,4					█			█	290
Příklady řešení

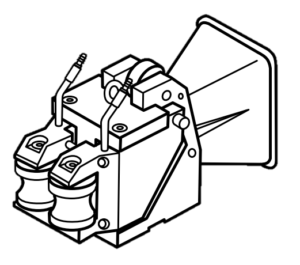

Šnekový dopravník				Návary a spojování litinových dílů										Vodící válečky tažné stolice
SK 900 Ni RTC-G				SK FNM-G										SK TOOL ALLOY C-G

Návarové trubičky - opravy, aplikace proti opotřebení a proti korozi

7. Nerezové oceli

Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Nb	Ti	W	V	Fe	Cu	Typ opotřebení						Kat. Str.
Označení	DIN		HB	HRC	C	Mn	Si	Cr	Ni	Mo	Nb	Ti	W	V	Fe	Cu	Mírná abraze	Rázy	Koroze	Kavitace	Kov – kov	Teplota	Kat. Str.
SK 307-G	8555	MF 8-GF-150-KP	155		0,10	7,1	0,8	17,9	8,5						Bal.	0,2			█		█		294
SK 356-G	8555	MF 4-GF-50-ST		47	0,70	1,2	0,9	12,0	0,7	3,8			0,9	2,0	Bal.		█	█			█		295
SK 402-G	8555	MF 8-GF-150-KP	170		0,10	6,6	0,6	17,1	7,8						Bal.			█					296
SK 410 C-G	8555	MF 5-GF-40-C		40	0,08	0,7	0,4	13,0							Bal.				█		█		297
SK 420 Mo-G	8555	MF 6-GF-55-C		54	0,24	1,0	0,4	12,0		0,7					Bal.				█		█		298
SK 430-G	8555	MF 5-GF-200-C	190		0,06	0,8	0,6	17,8				0,2			Bal.				█				299
SK 430 Mo-G			260		0,25	1,0	0,6	19,0		0,9					Bal.				█				300
SK 519-G	EN 12073	T 20 25 5 Cu L M M 1			0,02	2,8	0,5	20,5	24,2	5,0	Jiné: N = 0,12				Bal.	1,1		█	█				301
SK 741-G	8555	MF 5-GF-40-C		41	0,06	0,5	0,6	13,0	5,5	0,8					Bal.				█		█		302
SK 768-G	8555	MF 5-GF-350-C		34	0,02	0,3	0,3	14,5	6,3	2,5					Bal.				█		█		303
SK ANTINIT DUR 290	8555	MF 9-GF-250-CT	250		0,06	1,9	5,6	17,0	8,3						Bal.				█	█	█	█	304
SK ANTINIT DUR 500	8555	MF 9-GF-45-CT		43	0,07	4,3	4,5	17,5	8,0	5,4	1,0				Bal.				█	█	█	█	305
Příklady řešení

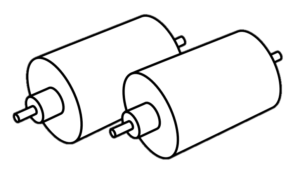

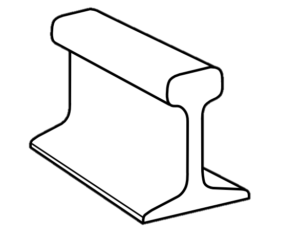

Návary kolejnic								Válečky kontilití
SK 307-G								SK 741-G / SK 768-G
